QuadroTherm

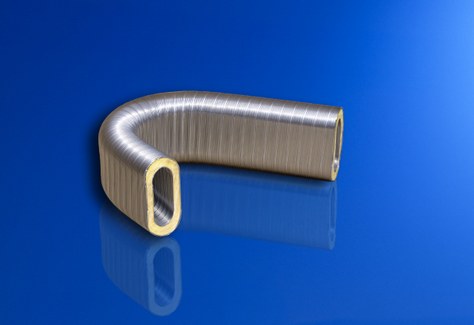

isolierte Rohre
Für die Führung von klimatisierter Luft können alle WesterQuadro-Profile zum Schutz gegen Energieverluste mit unterschiedlichsten Materialien isoliert werden.
QuadroTherm

Für flexible Rohre gilt die DIN EN 13180 mit den Dichtigkeitsklassen A bis C der DIN EN 12237 und den Abmessungen gemäß der DIN EN 1506.

Scheiteldruckfestigkeit und Biegemoment werden nicht mehr vorgegeben. Darüber hinaus gelten die Reinigungs- und Hygienevorschriften der VDI 6022 sowie der damit vorgeschriebene Filterwechsel – üblicherweise alle 6 Monate - als zwingend vorgeschrieben.



Detailbeschreibung

Die Isolierdicken sind frei wählbar. Für den industriellen Bereich haben sich Isolierdicken zwischen 10 bis 50 mm bewährt.



Dämmmaterialien:

  • Mineralfaser
  • textile Mineralfaser
  • Schaumstoffe

Um die gute Biegefähigkeit der Quadroflex-Profile zu erhalten, werden die Isoliermaterialien mit einem temperaturbeständigen, reissfesten alu-kaschierten Mineralfasergewebe ummantelt.

Zur Ermittlung der Einfügungsdämpfung im Westaflex eigenen Schallmesskanal wird das Messverfahren nach EN 27 235 (DIN 45 646) eingesetzt.



Material:

  • Innenrohr = gelochtes Quadroflex Form 3
  • Aussenrohr = Quadroflex Form 1
  • Dämmschicht = Mineralfaser Ki40 ca. 30 mm dick
  • Enden = Anschlussstutzen für Rohre oder Formteile

Nichtbrennbar gem. DIN 4102 Kl. A2.

Temperaturbeständig bis + 200 Grad C (je nach Material bis 500 Grad C).



Biegeradius:

  • r = 3 bis 5 x a (Aussenrohr) - hochkant
  • r = 3 bis 5 x b (Aussenrohr) - flach

Standardlänge 1000 mm inkl. 2 Stück Kappen - andere Längen und mineralfaserfreie, mikroperforierte Ausführungen - auf Anfrage.



Innenrohr-Maße:


DN a b R

100 mm 129 mm 52 mm 26 mm

125 mm 150 mm 80 mm 40 mm

150 mm 187 mm 85 mm 42,5 mm

160 mm 197 mm 95 mm 47,5 mm

180 mm 205 mm 135 mm 67,5 mm

200 mm 195 mm 145 mm 72,5 mm


Außenrohr-Maße:


DN a b R

100 mm 195 mm 110 mm 30 mm

125 mm 195 mm 145 mm 30 mm

150 mm 270 mm 180 mm 30 mm

160 mm 270 mm 180 mm 30 mm

180 mm 270 mm 200 mm 30 mm

200 mm 270 mm 240 mm 30 mm

Warengruppe
Klassische Lüftung
Verpackungseinheit
1 Stück
