Flachkanalrohre sind für die Lüftungstechnik unentbehrlich, wenn nur beengter Bauraum zur Verfügung steht. Bei langen Leitungsführungen sind die für den Lüftungstechniker geringsten Druckverluste des Rohrsystems bedeutungsvoll.
Quadrofix & Quadroflex

Starre Rohre in runder und rechteckiger Ausführung werden durch die DIN EN 1506 (Maße) und die DIN EN 12237 (Festigkeit, Dichtheit) beschrieben. Für Luftleitungen mit Rechteckquerschnitt ist die DIN EN 1507 mit Dichtheitsangaben in Vorbereitung. Gemäß der DIN EN 13779 ist mindestens eine Dichtigkeitsklasse C mit einem Druckgrenzwert (Betriebsdruck) von -750 Pa bis +2.000 Pa einzuhalten.

Detailbeschreibung

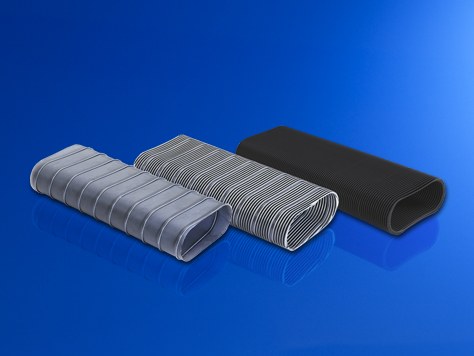

Zur Reduzierung der Druckverluste hat Westaflex eine neue WesterQuadro Produktvariante der Quadroflex Rohre entwickelt. Durch eine glatte Folie ensteht das neue, innen glattwandige Quadrofix-Rohr mit geringsten Druckverlusten. Die Falztechnik macht das Rohr stabil und handhabungsfreundlich bei einer Gewichtseinsparung bis zu 60 % gegenüber einem vergleichbaren starren Blechkanal.

Werkstoffe:

Aluminium, verzinktes Stahlband, Edelstahl oder andere metallische Materialien, sowie Kunststoff.

Temperaturbeständigkeit:

200 - 500 Grad C (je nach Material)

Anwendungslängen:

bis zu 3 m Stücke oder Sonderlängen als 15 m Bunde.

Für die Ermittlung der Druckverluste finden Sie die Rohrreibungs-Diagramme im pdf-Dokumentenformat. Fertigung ebenso nach Kundenwunsch und Zeichnung.
Warengruppe
Railway
Material
Aluminium, verzinktes Stahlband, Edelstahl, andere
Verpackungseinheit
1 Stück
Downloads

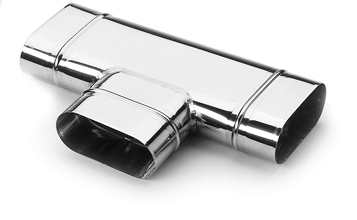

formteil

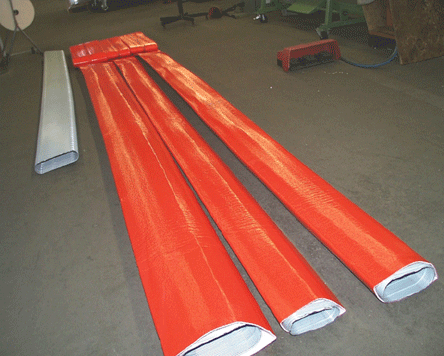

isolation
datenblatt
Datanorm
21 Kommentare ausblenden
21 Kommentare anzeigen
Dieter Khonen am 19.09.2013 13:50
Hallo, wollte mir für mein EFH ein Lüftungsgerät einbauen, zur verrohrung wollte ich Quadroflex Rohre verwenden, habe aber noch eine letzte frage : sind diese Rohre Antibakteriel beschichtet und setzt sich mit der Zeit keinen Staub in denn Rillen der Rohre ab ?
Viel Freizeit am 19.09.2013 13:50
Unsere Rohre erfüllen selbstverständlich die Anforderungen der DIN 1946-6:2009-05 und der VDI 6022 Blatt 1 !


Hans Richter am 19.09.2013 13:50
Die Rohre für die Lüftungsanlage sollen auf der Rohbetondecke unter dem Estrich verlegt werden. Ich habe gehört, dass es eine DIN geben soll, die für die Verlegung von verzinkten Rohren auf Rohbenton vorschreibt, eine 1 m breite PVC Folie unterzulegen, um galvanische Elemente und damit ein Durchrosten des Rohres zu vermeiden. Trifft dieses für die Verlegung der verzinkten Lüftungsrohre zu?
Martian Manhunter am 19.09.2013 13:50
Sehr geehrter Herr Richter,

vielen Dank für Ihr Interesse an unserer Lüftungsanlage.

Eine DIN für die Verlegung von verzinkten Rohre ist uns nicht bekannt.

Wir empfehlen bei der Verlegung unserer verzinkten Quadro-Rohre
(Ovalrohre) ein Randdämmstreifen unter den Rohren einzusetzen. Der
Randdämmstreifen enkoppelt das Rohr akustisch und verhindern ein
direkten Kontakt zum Beton. Somit ist keine Korrosion zu erwarten.

Für die weitere Verlegung beachten Sie bitte den Fußbodenaufbau aus
unseren Unterlagen. Die DIN 1988 Teil 7 ist eine Norm zur Vermeidung
von Korrosionsschäden und Steinbildung bei Wasserrohren.

Die Norm gilt nicht bei unseren Lüftungsrohren, die für die
kontrollierte Wohnungslüftung ohne Luftkühlung eingesetzt werden.

Wir verweisen nochmals auf unsere Empfehlung "Verlegung der Rohre in
der Dämmung unter den Estrich" vom 19.09.03.
Ahmet Kaba am 19.09.2013 13:50
Sehr geehrte Damen und Herren,

bei unserem Bauvorhaben wurden Quadroflex-Rohre aus Kunststoff verwendet. An eine Stelle überqueren/überkreuzen die FBH-Hauptleitungen (Vor- und Rücklauf) ohne Dämmummantelung die Lüftungsleitungen. Hier stellen wir uns die Frage an dieser Stelle in den Lüftungsleitungen mit Tauwasserbildung zu rechnen ist.

Mit freundlichen Grüßen
Ahmet Kaba
schelphj am 19.09.2013 13:50
Sehr geehrter Herr Kaba,

das Kreuzen von Vor- und Rücklaufleitung der Fussbodenheizung über dem Luftkanal stellt kein Problem dar. Innerhalb der Lüftungskanäle (Zu- / Abluft) sind die Temperaturen auf Raumniveau, während die mittlere Temperatur der FBH - Leitung im Heizbetrieb bei ca. 30 Grad liegt. Eine Tauwasserbildung ist in diesem Bereich auszuschließen.

Freundliche Grüße aus Gütersloh
U.Kohn am 19.09.2013 13:50
Sehr geehrte Damen und Herren,
der Installateur hat im Jahr 2000 Abluft-Rohre (WC- und Wannenabluft) in meinem 6 Familienhaus verlegt. Die Leitungen sind unter dem Estrich verlegt worden.

Jetzt haben wir festgestellt, (es roch sehr stark) das die Rohre vollständig weggerostet sind unter dem Estrich bis zum Dachpfannen-anschluss.

Was hat der Installateur falschgemacht, sind die Rohre überhaupt für die WC Entlüftung geeignet?

Mit freundlichen Grüßen
U.Kohn
schelphj am 19.09.2013 13:50
Sehr geehrte (r) Frau (Herr) Kohn,
der Einsatzbereich unserer QUADROFLEX- und QUADROFIX Rohre ist in der Luft- und Klimatechnik.
In dem von Ihnen geschilderten Fall geht es offensichtlich um die Be- und Entlüftung von Entwässerungsanlagen.
Sowohl die Festlegung der Rohrwerkstoffe für Entwässerungsanlagen, als auch die Ausführung erfolgt nach der Norm DIN 1986. In dieser Norm sind die Verwendungsbereiche für alle genormten und zugelassenen Abwasserrohre und -formstücke aufgeführt.
Rohre für die Luft- und Klimatechnik sind in der Regel ungeeignet für den Einsatzbereich in Entwässerungsanlagen.

Mit freundlichen Grüßen

Hans-Joachim Schelp

Helmut Kowolik am 19.09.2013 13:50
Warum stellen Sie dieses Rohrsystem in unterschiedlichen Materialien her? Und welches ist wann/wo zu bevorzugen bzw. das beste?
Viel Freizeit am 19.09.2013 13:50
Charakteristisch für das Westaflex-Flachkanalsystem ist die Geometrie des Rohres. Eine Kombination aus flacher Bauweise gepaart mit größtmöglichen hydraulischen Querschnitt und geringem Druckverlust.
Aufbauend auf diesen geometrischen und physikalischen Eigenschaften wurde das Produkt für die jeweiligen Einsatzbereiche weiterentwickelt und diversifiziert. Somit können wir heute das biegbare Quadroflex Rohr für die Verlegung unter dem Estrich aus verzinktem Stahl anbieten. Dieses Rohr zeichnet sich zusätzlich durch eine hohe Gewichtsbelastbarkeit aus.
Für die Verlegung in abgehängten Decken oder Schächten haben wir das Quadroflex Rohr aus Aluminium welches sich durch das sehr geringe Gewicht auszeichnet.
Bei einer Verlegung direkt im Beton oder auch bei preisgeknebelten Objektbauten wird das Quadroflex-Rohr aus PP eingesetzt. Dieses Rohr ist bestens gegen aggressive Stoffe im Beton beständig.
Und darüber hinaus gibt es noch die metallischen Systeme als starre, innen glatte Rohre mit Formteilen.

Und wie es bei guten Systemen sein sollte sind alle Produkte untereinander kompatibel.

Viele Grüße aus Gütersloh
Frank Ladwig
Manfred S. am 19.09.2013 13:50
Welche alternativen Dämmmaterialien zu PE-Weichschaum und synthetischem Kautschuk bieten Sie beim Quadrofix-Rohrsystem an?
Vielen Dank für Ihre Bemühungen
MfG
Martin Keller am 19.09.2013 13:50
Sehr geehrte Damen und Herren,

eignet sich das Quadrofix Rohr als Einlage in eine Betondecke mit 250mm Überdeckung?

mfg
M.Keller
Viel Freizeit am 19.09.2013 13:50
Hallo !

Bei einer Verlegung direkt im Beton wird das Quadroflex-Rohr aus PP eingesetzt. Dieses Rohr ist bestens gegen aggressive Stoffe im Beton beständig.
Darüber hinaus eignet sich noch das metallische Quadrofix-Rohr mit Formteilen für Betonverlegung.
Allerdings werden die Rohre in der Regel in der neutralen Zone mit 8 cm Überdeckung verlegt.

Die von Ihnen gewünschte Überdeckung ist für den Einsatz von Quadro-Rohren ungeeignet. Bitte prüfen Sie dies mit Ihrem Statiker und sprechen mit einem unserer technischen Berater.

Viele Grüße aus Gütersloh

Frank Ladwig
harry am 19.09.2013 13:50
Sind die Rohre jetzt antibakteriell beschichtet oder nicht? Kann man sie reinigen? Wenn ja, wie?
Martian Manhunter am 19.09.2013 13:50
Guten Tag,
vor der Reinigung von Rohrsträngen sei gesagt, dass dies normalerweise - bei regelmäßigem Filtertausch - KEINE Notwendigkeit darstellt. Wir haben eingehende Untersuchungen mit amtlichen Testaten erstellen lassen, die eine Verschmutzung von Rohrleitungen bei sachgerechter Verlegung und Wartung nicht feststellen konnten. Eine individuelle Beschichtung kann prinzipiell aufgebracht werden, wurde jedoch noch nie bestellt.

Sollten Sie dennoch die Reinigung in Betracht ziehen, so kann dies über handelsübliche Schornsteinfeger-Besenaufsätze erfolgen, die gleichzeitig aussaugen.

Wir wünschen Ihnen allzeit frische Luft mit unseren Produkten!!
kim am 19.09.2013 13:50
Hallo können die verzingten rohre nicht durch jahrelangen wasserdampf aus bad und Küche anfangen zu rosten???!
Martian Manhunter am 19.09.2013 13:50
Guten Abend!
Witzigerweise haben wir bei der Hallendach-Sanierung ein QuadroFix-Rohr entdeckt, dass seit 2 Jahren jeglicher Witterung ausgesetzt war. OHNE irgendwelche Korrosionshinweise...

Andererseits können Sie natürlich gern auch unsere nicht-metallischen Rohre anwenden.

Vorteile von metallischen Rohrleitungen sind generell: nicht-brennbar, nicht ausdünstend, UV-stabil, alterungsbeständig und nicht statisch aufladend. Zudem sind die Haltekräfte für Bögen und Ventile sehr viel größer.

Wir hoffen Ihnen in Ihrer Entscheidung geholfen zu haben.
Ahmet Kaba am 19.09.2013 13:50
Sehr geehrte Damen und Herren,

danke für die schnelle Antwort.

wäre es problematisch wenn Warmwasserleitungen (Frischwasser) über Lüftungsleitungen kreuzen sollten. Worauf sollte man in diesem Fall achten?

Vielen Dank im Voraus
Ahmet Kaba
schelphj am 19.09.2013 13:50
Sehr geehrter Herr Kaba,

Kalt- und Warmwasserleitungen sollten isoliert verlegt werden. Ein Überqueren der Lüftungsleitung ist somit, bei ausreichender Konstruktionshöhe, kein Problem.

Freundliche Grüße aus Gütersloh
milko am 19.09.2013 13:50
Hallo Westaflex-Team,

in unserem EFH möchte ich im OG gerne Quadroflex für die KWL-Verrohrung verwenden. Das System soll auf die Rohbetondecke angebracht werden. Alle Räume (4) sind schalltechnisch voneinander getrennt (Schalldämm-Gummilippe unter der Tür), so dass jeder Raum ein Zu- und Abluftventil hat. Ich möchte gerne das Quadroflexsystem als Bussystem verlegen um Rohrmeter einsparen zu können, bzw. andere Installationen (Elektro/Wasser) nicht zu beeinträchtigen.

Meine Fragen:
- Spricht grundsätzlich etwas gegen eine Bussystem-Verrohrung im Gegensatz zu einer Einzelverrohrung
- Zu- und Abluft würden in System 151 verrohrt und erst kurz vor dem Zu-/Abluftventil auf System 100 verringert
- Gibt es das System 151 in einer nichtrostenden Variante (Inox, PE-HD). Ich habe Bedenken, dass die "nur" verzinkten Rohre mit dem Lauf der Jahre rosten (an einem Abluftkanal hängt das Bad)?
- Ist es möglich mit einem kompetenten Supportmitarbeiter ein Gespräch über die Einbausituation zu führen?

Vielen Dank für Ihre Antworten
Viel Freizeit am 19.09.2013 13:50
Sehr geehrter Herr Milko,

wir haben auch akkustisch wirksame Überströmelemente im Sortiment. Damit können Sie einen Räume schalltechnisch trennen trotzdem kann die Luft vom Zuluft in den Abluftbereich überströmen. Somit entfallen die doppelten Leitungen für Zu- und Abluft pro Raum.

Über unsere verzinkten Rohrsysteme hinaus, bieten wir auch Systeme in Kunststoff an.
