Westersilent

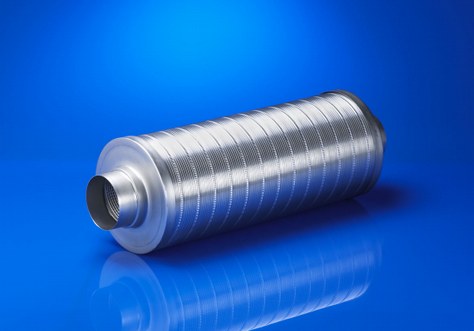

Schalldämpfer rund
Westaflex produziert seit vielen Jahrzehnten Rohrschalldämpfer in unterschiedlicher Bauweise. Bei der Wahl der Rohr-Schalldämpfer werden Baugruppen in drei verschiedenen Bauformen unterschieden.
Westersilent

Überblick

In Lüftungsanlagen sind Schalldämpfer nahezu immer erforderlich. Die optional erhältlichen mikroperforierten Schalldämpfer von Westaflex (Kulissen- oder Rohrschalldämpfer) verzichten dabei vollständig auf poröses Asorbermaterial.

Detailbeschreibung

WesterSilent - flexibel

Ein Schalldämpfer mit optimalem Biegeverhalten, so dass er auf engstem Bauraum eine schwierige Leitungsführung ermöglicht.

WesterSilent - starr

Der starre Außenmantel verhindert grundsätzlich eine Beschädigung der Außenhaut. Außerdem ermöglicht diese Bauweise relativ lange Rohrschalldämpfer und einen problemlosen Einsatz in Hochdruckanlagen.

WesterSilent - Sonderformen

Im Bereich der Sonder WesterSilent-Herstellung werden für spezielle Anwenderfälle mit ausgefeilten Anforderungen, SonderSchalldämpfer im Hause Westaflex konzipiert, konstruiert, gebaut und vermessen.

Akustische Behaglichkeit - In gewerblichen Bauten hat die akustische Behaglichkeit einen hohen Stellenwert. Um Geräuschtransport zwischen Räumen (Telefonieeffekt) oder von außen zu reduzieren. Wer hat nicht schon einmal in einem Hotel übernachtet, in dem die Lüftungsanlage einen ruhigen Schlaf unmöglich machte? Auch die Geräuschentkopplung mittel Schalldämpfer (WesterSilent, QuadroSilent) zwischen den Schlafräumen eines Krankenhauses oder dem Bad kann zur individuellen Behaglichkeit beitragen. Eine vergleichbare Forderung liegt bei Gefängnisbauten vor.

Westaflex besitzt einen eigenen Schallmeßkanal, der den Anforderungen der EN 27 235 gerecht wird. Für Standard-Anwendungsfälle wird das Absorbermaterial Mineralfaser (KI 40) eingesetzt. Wird ein mineralfaser-freies

Absorbermaterial benötigt, empfehlen wir "Basotec" einzusetzen.

Erster Prospektentwurf

Konstruktion

Ein WesterSilent Schalldämpfer besteht im wesentlichen aus folgenden Bauteilen:

+ ein gelochtes Innenrohr

+ Rieselschutz

+ Absorbermaterial (Mineralwolle)

+ Außenrohr

 Den stirnseitigen Abschluß bilden zwei Metallkappen in den Varianten:

A - Kappe

Anschluß in Rohr

B - Kappe

Anschluß auf Formteil

C - Kappe

als A + B - Kappe

Bördelrand

zum Verbinden mit Schnellspannern

Bundkragen

mit Flachflansch nach DIN 24 154, Reihe 5

Lippendichtung

formschlüssige Verbindung

Warengruppe
Klassische Lüftung
Ausführungen
starr, flexibel
Breite
100, 125, 150, 160, 180, 200, 224, 250, 280, 315, 355, andere
Anschluß
A-Kappe, B-Kappe, C-Kappe, Bördelrand, Bundkragen, Lippendichtung, andere
Verpackungseinheit
1 Stück
Produkthilfe
Herr Schöneweis
Downloads
Info Dämmaterial
Castelberg Arthur am 28.04.2011 14:42
Bitte um Preisangebe von Schalldämpfer Wetsrsilent starr A DN 125 und DN 160
Viel Freizeit am 29.04.2011 08:36
Sehr geehrter Herr Castelberg, bitte lassen Sie uns Ihre Anfrage per Email zukommen: vertrieb@westa.net
Wir werden Ihnen dann umgehend ein individuelles Angebot unterbreiten.
Vielen Dank
U.A. am 06.09.2011 06:34
Gibt es ein Datenblatt zu den Schalldämpfern?

Ich hätte gerne gewusst in welchen es die DN100/125/150 gibt, und welchen max. Außendruchmesser diese dann haben...
Mario Krüger am 05.01.2012 10:39
Trotz aufwendiger Website, nicht gebrauchsfähig. Ein Produktkatalog, der beispielsweise Auskunft über die Einfügungsdämpfung von flex. runden Schalldämpfer gibt, ist nicht zu finden. Selbst über die im Impressum genannte Rufnummer ist niemand zu erreichen. Daher mein Resummee: Kein guter Webauftritt.
Gene van Bratstorch am 05.01.2012 18:21
Guten Tag Herr Krüger,
vielen Dank für Ihre offenen Worte, die wir durchaus verstehen.
Derzeit sind wir durch den 3-stufigen Vertriebsweg gehalten keinerlei Preis-, EAN oder Produktdetail-Angaben zur Verfügung zu stellen, da dieses in den jeweiligen Fachhandels-Katalogen und Bildpreislisten, sowie der Ausstellungsberatung geschieht.
Bitte sind Sie daher so freundlich und nutzen unseren Fachhandels-Finder unter: (http://www.westaflex.com/support/fachhandel)

Mit freundlichem Gruss aus Gütersloh.

Weber am 27.02.2012 07:39
Interesiere mich für WAC200, Von allen den Preis, +-100€, Danke!
Viel Freizeit am 27.02.2012 13:09
Hallo, bitte lassen Sie uns Ihre Anfrage per Email zukommen: vertrieb@westa.net
Wir werden Ihnen dann umgehend ein individuelles Angebot unterbreiten.
Vielen Dank

Frank Ladwig
Florian Meinerzhagen am 26.04.2012 07:02
Guten Tag !

Welche Schalleistung haben Ihre Schalldämpfer DN 100 x 1 mtr. ?

Gibt es welche mit erhöhter Schalleistung ?

Herzlichen Dank !
Florian
Viel Freizeit am 26.04.2012 19:00
Guten Tag Florian !

Westaflex verfügt über eine Vielzahl von verschiedensten Schalldämpfer Typen.

Um den richtigen Schalldämpfer zu finden, gibt es einige Auswahlkriterien die betrachtet werden müssen.

Grundlegend zu den Begrifflichkeiten in der Akustik:

Schalleistung = D
Irmscher am 12.01.2013 11:16
können Sie mir bitte die genauen Außen-Maße (Länge, Breite) für Anschluss an Rohre DN125 und DN100 mitteilen?
Danke
Viel Freizeit am 15.01.2013 14:22
Hallo Herr Irmscher,

folgende Maße ergeben sich:

DN100 - 25 mm Packung:
Aussenrohr 158,2 mm
Aussendurchmesser Anschlußstutzen der Kappe: 99 mm
Stutzenlänge: 40 mm

DN125 - 25 mm Packung:
Aussenrohr 188,2 mm
Aussendurchmesser Anschlußstutzen der Kappe: 124 mm
Stutzenlänge: 40 mm

DN100 - 50 mm Packung:
Aussenrohr 208,2 mm
Aussendurchmesser Anschlußstutzen der Kappe: 99 mm
Stutzenlänge: 40 mm

DN125 - 50 mm Packung:
Aussenrohr 232,2 mm
Aussendurchmesser Anschlußstutzen der Kappe: 124 mm
Stutzenlänge: 40 mm

Falls Sie noch weitere Maße benötigen, bitte melden.

Viele Grüße aus Gütersloh
Frank Ladwig
Peter Eckert am 01.04.2013 18:20
Hallo,

Ich bin, wie immer hier gewünscht, den Weg über den Vertrieb gegangen,
ich habe aber weder eine Rückmeldung noch ein Angebot erhalten.
Dauert das immer etwas länger?

Gruß
Peter
Gene van Bratstorch am 01.04.2013 18:34
Guten Tag Herr Eckert,

grundsätzlich sind wir bemüht, Angebote, sofern es sich nicht um Katalog-, sondern um Sonderteile handelt - innerhalb einer Woche zu beantworten. Dies liegt im hohen Umfang von LV-Anfragen begründet, die im Schnitt mehr als 200-Seiten umfassen - aus denen wir die entsprechenden Massen und Alternativ-Positionen herausarbeiten müssen.

Letztlich prüfen wir jedes Angebot auf technische Machbarkeit, kaufmännische Korrektheit und Erfüllung der DIN-Normvorgaben und Architekturforderungen.

Sie schreiben leider nicht, zu welchem Datum Sie Ihre Anfrage einreichten und ob dieser Zeitpunkt eventuell in die Osterwochen fiel, die durch regionale Ferien geprägt sind.

Bitte nutzen Sie zur schnellen und individuellen Beauskunftung auch unsere Android Katalog-Apps, sowie unsere zentrale Service-Rufnummer +49-(0)1805 – 93 78 23 53.

Vielen Dank
und ein erholsames Oster-Wochenende!
