Quadro

erstellt von WESTAFLEX zuletzt verändert: 28.09.2017 12:22
Rund. Oval. Egal - das JEDE Formrohr!

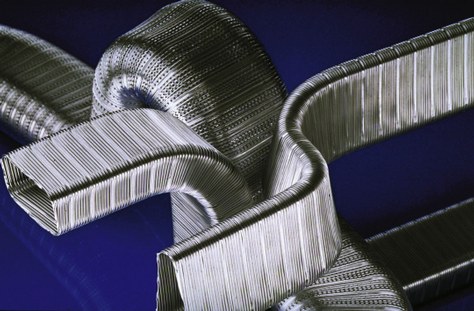

Flexible, mehrlagige, flache Rohre für die Luft- und Klimatechnik, die je nach Anwendungsfall in den verschiedensten Materialien und Formen produziert werden.
Quadro

Ein metallisches Kanalsystem in Flachbauweise sorgt für eine platzsparende Verteilung.

Für diesen Bereich abgestimmte Luftdurchlässe und Schalldämpfer bringen die Luft in den richtigen Wohnbereich.

Für flexible Rohre gilt die DIN EN 13180 mit den Dichtigkeitsklassen A bis C der DIN EN 12237 und den Abmessungen gemäß der DIN EN 1506. Scheiteldruckfestigkeit und Biegemoment werden nicht mehr vorgegeben. Die möglichen Rohrquerschnitte reichen bis zum System für die flexible Verlegung innerhalb von Paneldecken.

Detailbeschreibung

WesterQuadro Rohre sind allseitig biegbar. Bei allen Profilen können die Enden auf den Anschluss-Durchmesser angeformt werden. Übergangs- und Anschluss-Stücke sind für alle Profilformen möglich. Quadroflex-Rohre können um 90 Grad verdreht werden. Achtung: Im Uhrzeigersinn drehen.



Mit den WesterQuadro-Rohren können die Einbau-Höhen gegenüber konventionellen Luftleitungen deutlich reduziert werden. Es bietet damit eine optimale Alternative zur Führung von gasförmigen Medien in lufttechnischen Anlagen, wo runde Rohre auf Grund ihrer Bauhöhe nicht, oder nur mit höherem Aufwand eingesetzt werden konnten.

Durch die grosse Abmessungs-Auswahl von Quadroflex-Profilen ist eine Verlegung in beliebigen Schächten kein Problem mehr.

Für die Montage sind keine zusätzlichen Werkzeuge erforderlich.

Das Ablängen des WesterRohres erfolgt mit einem üblichen Wellen-Schliffmesser.

Werkstoffe

nicht brennbare Materialien nach DIN 4102 Klasse A1

Beispiele :

Alumimium, verzinktes Stahlband, Edelstahl o.ä. Materialien

Temperaturbeständigkeit

bis zu 500 Grad C (je nach Material)

Standardlängen:

bis zu 3 m

Sonderlängen:

auf Anfrage, bspw. 15 m Bunde

Adapter:

Bundkragen, Innenverbinder, Übergangsstück, Profilschelle

Im Projektgeschäft ebenfalls möglich: Quadroflex

Das WesterQuadro Compact Rohr vereinigt die flexible ''Jede-Form-Variante'' der Quadroflex Rohre mit den stauch- und dehnbaren Eigenschaft von WesterCompact. Diese Rohrfamilie spart spürbar Logistik- und Installationskosten.

Lieferung als Bund (gerollt) oder Sammelpaket (gelegte Stücke).

Warengruppe
Klassische Lüftung
Material
Aluminium, verzinktes Stahlband, Edelstahl, andere
Verpackungseinheit
1 Stück
