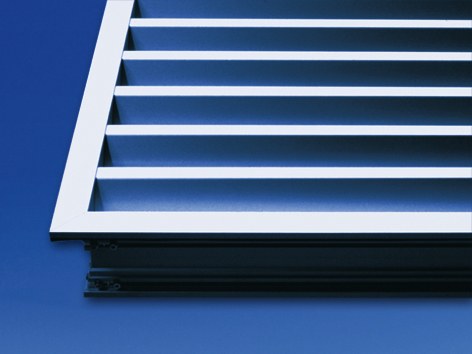

Akustikgitter

Historische Produktvariante

Marktübliche Wetterschutzgitter benötigen nachfolgend Kulissenschalldämpfer. Mit akustischen Wetterschutzgittern von WESTAFLEX können Sie darauf verzichten. Diese Systeme haben eine integrierte Regenkante, einen Kleintier- und Einbruchschutz und sind strömungstechnisch optimert. Bei erhöhten Sicherheitsanforderungen sind spezielle Ausführungen mit integriertem Alarmdraht lieferbar.

Lärmschutz - Überall, wo große Luftmengen mit hoher Geschwindigkeit transportiert werden oder verkehrstechnische Einflüsse in der Geräuschentwicklung im Tagesablauf zu berücksichtigen sind, stellt die akustische Abschottung ein absolutes Muss dar. Dies kann durch entsprechende Auslegung der Luftversorgung (Einlasstürme) erfolgen. Die Berechnung und kundenindividuelle Dimensionierung stellen besondere Stärken von Westaflex dar.

Detailbeschreibung

Die freie Fläche kann bis auf 50 % angepaßt werden.

Einbau in Fassaden von klimatisierten belüfteten Gebäuden wie Verwaltungen, BHKW, Rückkühlzentralen und Trafostationen. Einbau mit oder ohne sichtbarer Verankerung.

Bei der Gestaltung der Außen- und Fortluftöffnungen, vornehmlich bei größeren zuzuführenden oder abzuführenden Luftmengen, ist die dadurch entstehende Lärmbelästigung bzw. die Lärmbekämpfung ein zentrales Problem, welches durch WesterXonex Produkte gelöst wird.

Akustische Wetterschutzgitter WesterXonex, Lamellen und Rahmen bestehen aus stranggepressten Aluminium-Profilen mit integrierter Regenkante. In den Lamellen befindet sich auf der Unterseite eine formschlüssig integrierte Schallschutz-Packung aus abriebfester, beschichteter und nicht hydroskopischer Mineralfaser.

Ausführungen

Je nach Anforderung sind 3 Rahmen- oder 3 Rahmenlose-Typen

lieferbar:

WesterXonex 110 und WesterXonex L110

mit geringen

akustischen Leistungen,

WesterXonex 210 und WesterXonex L210

mit mittleren

akustischen Leistungen,

sowie

WesterXonex 300 und WesterXonex L300

mit hohen

akustischen Leistungen.

Abmessungen

Maximale Elementgrößen in Standard-Ausführungen:

3000 × 3000 mm - größere Abmessung sind auf Anfrage möglich.

Typdefinition

Xonex Zentrales Element des Wetterschutz-Schalldämpfers sind die formschönen, schrägen Wetterschutz-Lamellen mit

umlaufendem Rahmen. Zur Ansaug- bzw. Auslass-Seite sind die Wetterschutzlamellen strömungsgünstig gerundet, so dass dieser Typ vorrangig zur Ansaug- und Auslaßfunktion geeignet ist.

In die Unterseiten der Aluminium-Lamellen werden schalldämpfende Mineralfaserplatten geschoben, die einseitig in Strömungsrichtung mit Vlies abgedeckt sind. Dadurch erhält das Wetterschutzgitter zusätzlich einen schalldämpfenden Effekt bei geringem Druckabfall.

Xonex L Aufbau und Funktion wie Xonex, jedoch hat diese Ausführung keinen

umlaufenden Rahmen (Flanch) an der Sichtseite. Montiert man mehrere Xonex L nebeneinander, so entsteht ein durchgängiges Lamellengitter.
