WesterCompact

erstellt von WESTAFLEX zuletzt verändert: 14.05.2015 17:18
flexible, ausziehbare Rohre
Flexible von Hand streckbare Aluminiumrohre für alle Aufgaben der Luftführung in der Luft- und Klimatechnik. Der Vorteil liegt in der ’’compacten’’ Lieferung und damit in der kostengünstigen Transport- und Lagermöglichkeit, die nur ein Viertel der Anwendungslänge beträgt. Nennweiten DN 80 – 315 mm.

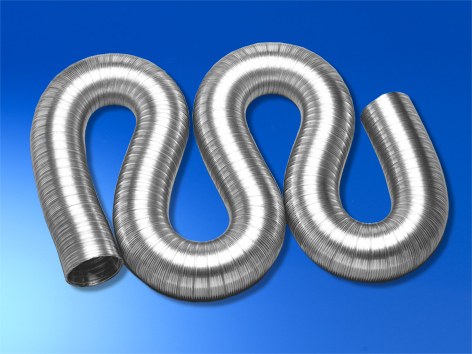

WesterCompact
Verrilltes Wickelfalzrohr aus 2 Lagen Aluminium; 4-fach dehnbar



Für flexible Rohre gilt die DIN EN 13180 mit den Dichtigkeitsklassen A bis C der DIN EN 12237 und den Abmessungen gemäß der DIN EN 1506. Scheiteldruckfestigkeit und Biegemoment werden nicht mehr vorgegeben. Darüber hinaus gelten die Reinigungs- und Hygienevorschriften der VDI 6022 sowie der damit vorgeschriebene Filterwechsel – üblicherweise alle 6 Monate - als zwingend vorgeschrieben.

Detailbeschreibung

Das WesterCompact-Rohr setzt einen weiteren Meilenstein in der Technologie der Rohrfertigung. Die integrierte Falz im Profilverlauf ist bestimmend für die technologischen Eigenschaften des Rohres.

WesterCompact sind aus Folien gewickelte, flexible, nichtbrennbare WesterRohre zur Luftführung in der Industrie und Haustechnik. Durch die besondere Stellung der Falzen können die Rohre auf ein Viertel der Produktionslänge gestaucht werden. Beim Einsatz auf der Baustelle wird das Rohr dann wieder auf die ursprüngliche Fertigungslänge gestreckt.

WesterCompact Wellrohre werden nach DIN 24 146 in den verschiedenen Güteklassen geliefert. Technische Eigenschaften, wie Biegeradius und Scheiteldruckfestigkeit, sind in dieser DIN Norm festgelegt.

Temperatur :

bis + 200 Grad C

nicht brennbar gem. DIN 4102 Kl. A1

Güteklasse :

D gemäß DIN 24 146

Biegeradius:

r = 0,6 x DN (gestaucht)

r = 1 x DN (gestreckt)

Kompressionsverhalten 4:1

Beispiel:

Anwendungslänge ca. 5 m gestreckt; Lieferform 1,25 m gestaucht.

VW Käfer Verrohrung

Anwendungsfälle:

Humanbereich

Bürogebäude, Einkaufszentren, Hotels, Gaststätten, Theater- und Kinoräume, Be- und Entlüftung, Klimaanlagen; Luftheizungsnalagen

Hygienebereich

Krankenhäuser, Therapiezentren, Schulen, Hallenbäder

Industrie und Forschung

Fertigungshallen, Lagerhallen, Laboratorien, Kraftwerke, Forschungsstätten, Dämpfe oder Stäube als Flächen-, Punkt- und Raum-Absaugung, Schalung, Dekoration, Trocknungsanlagen

Stückzahl je Nennweite im Karton:

18 Stück = DN 75, 80

14 Stück = DN 90

11 Stück = DN 100

9 Stück = DN 103

8 Stück = DN 110, 112, 120

7 Stück = DN 125

6 Stück = DN 130

5 Stück = DN 140

4 Stück = DN 150, 155

3 Stück = DN 160, 180

2 Stück = DN 200, 220, 224, 250, 280, 300, 315

1 Stück = DN 350, 355, 400, 450, 500

Ausschliesslich in Kartons mit festgelegten Stückzahlen pro Dimension.

Für alle Nennweiten gleiche Kartonsgröße, auch für Postversand geeignet.

Karton :

1310 x 280 x 560 mm

Volumen:

0,2 m2

Gewicht :

ca. 2,5 Kg



Warengruppe
Railway
Breite
75, 80, 90, 100, 103, 110, 112, 120, 125, 130, 140, 150, 155, 160, 180, 200, 220, 224, 250, 280, 300, 315, 350, 355, 400, 450, 500, andere
Material
Aluminium
Verpackungseinheit
1 Karton
