QuadroSilent

erstellt von WESTAFLEX zuletzt verändert: 14.05.2015 17:17
Schalldämpfer kompakt

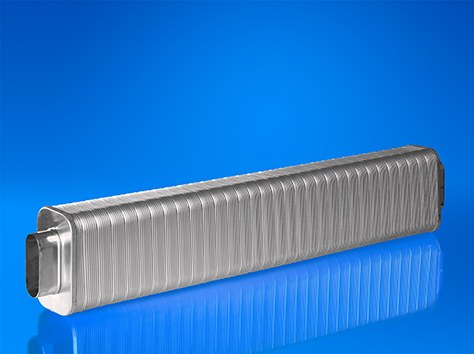

Formbarer, rechteckiger Schalldämpfer aus Aluminium mit mineralfaserfreier Dämmung und rundem/ovalem Anschluss. Problemlos verlegbar, da über Längs- und Querachse formbar.
QuadroSilent

Überblick

In Lüftungsanlagen sind Schalldämpfer nahezu immer erforderlich. Die optional erhältlichen mikroperforierten Schalldämpfer von Westaflex (Kulissen- oder Rohrschalldämpfer) verzichten dabei vollständig auf poröses Asorbermaterial.

Detailbeschreibung

Um innerhalb der Luftverteilung gleichzeitig die Geräusche des Luft- rsp. Klima-Aggregates zu dämpfen, sind alle WesterQuadro-Profile mit innenliegendem Alu-Lochband mikroperforiert gefertigt. Isolierschichten zwischen 10 bis 50 mm oder stärker, je nach Dämpfungsaufgabe.

Temperatur-Beständigkeit: bis + 200 Grad C

Brandverhalten : Nichtbrennbar gem. DIN 4102 Kl. A2

Anwendungslängen: 500 mm - 1000 mm



System 100:

Anschluss 99 mm

System 125:

Anschluss 124 mm

System 150:

Anschluss 149 mm



Bitte geben Sie bei Ihrer Anfrage die Anwendungslänge an.

Standard ist die Isolierung mit Minerarlfaser Ki40 ca. 30 mm oder wahlweise auch mineralfaser-frei als mikroperforiertes Innenrohr.



Warengruppe
Railway
Ausführungen
Mineralfaser, mikroperforiert
Länge
500, 1000, andere
Verpackungseinheit
1 Stück
Produkthilfe
Frank Ladwig
Downloads
Tobias Staffler am 19.09.2013 13:51
Guten Tag,

gibt es von den Schalldämpfern Westersilent und Quadrosilent Diagramme oder Kennlinien die den Druckverlust in abhänigkeit der Luftmenge darstellen?

Vielen Dank
planetcad am 19.09.2013 13:51
Quadrosilent ist ein guter Schalldämpfer - vor allem bei beengten Platzverhältnissen
