Quadroflex

erstellt von WESTAFLEX zuletzt verändert: 14.05.2015 17:57
Westerquadro OvalRohrsystem

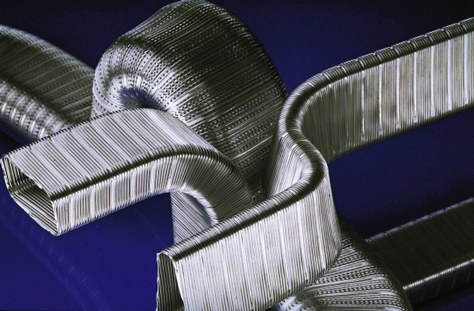

Flexible, mehrlagige, flache Rohre für die Luft- und Klimatechnik, die je nach Anwendungsfall in den verschiedensten Materialien und Formen produziert werden.
Quadroflex

Für flexible Rohre gilt die DIN EN 13180 mit den Dichtigkeitsklassen A bis C der DIN EN 12237 und den Abmessungen gemäß der DIN EN 1506. Scheiteldruckfestigkeit und Biegemoment werden nicht mehr vorgegeben. Darüber hinaus gelten die Reinigungs- und Hygienevorschriften der VDI 6022 sowie der damit vorgeschriebene Filterwechsel – üblicherweise alle 6 Monate - als zwingend vorgeschrieben.

Detailbeschreibung

WesterQuadro Rohre sind allseitig biegbar. Bei allen Profilen können die Enden auf den Anschluss-Durchmesser angeformt werden. Übergangs- und Anschluss-Stücke sind für alle Profilformen möglich. Quadroflex-Rohre können um 90 Grad verdreht

werden.



 Achtung: Im Uhrzeigersinn drehen.



Mit den WesterQuadro-Rohren können die Einbau-Höhen gegenüber konventionellen Luftleitungen deutlich reduziert werden. Es bietet damit eine optimale Alternative zur Führung von gasförmigen Medien in lufttechnischen Anlagen, wo runde Rohre auf Grund ihrer Bauhöhe nicht, oder nur mit höherem Aufwand eingesetzt werden konnten.

Durch die grosse Abmessungs-Auswahl von Quadroflex-Profilen ist eine Verlegung in beliebigen Schächten kein Problem mehr.

Für die Montage sind keine zusätzlichen Werkzeuge erforderlich.

Das Ablängen des WesterRohres erfolgt mit einem üblichen Wellen-Schliffmesser.

Werkstoffe :

nicht brennbare Materialien nach DIN 4102 Klasse A1

Beispiele :

Alumimium, verzinktes Stahlband, Edelstahl o.ä. Materialien

Temperaturbeständigkeit:

bis zu 500 Grad C (je nach Material)

Standardlängen:

bis zu 3 m

Sonderlängen:

auf Anfrage, bspw. 15 m Bunde

Adapter:

Bundkragen, Innenverbinder, Übergangsstück, Profilschelle

Im Projektgeschäft ebenfalls möglich:

Quadroflex COMPACT.

Das WesterQuadro Compact Rohr vereinigt die flexible ''Jede-Form-Variante'' der Quadroflex Rohre mit den stauch- und dehnbaren Eigenschaft von WesterCompact. Diese Rohrfamilie spart spürbar Logistik- und Installationskosten.



Lieferung als Bund (gerollt) oder Sammelpaket (gelegte Stücke).

Für die Ermittlung der Verbindungs-Varianten nutzen Sie bitte die angefügte pdf-Dokumentation.

Warengruppe
Klassische Lüftung
Ausführungen
rechteckig (Form 1) DN 80x50 bis 270x240 mm; rechteckig gerundet (Form 2) DN 80x50 bis 147x70 mm; oval (Form 3) DN 60x30 bis 390x185 mm; mehreckig (Form 4) DN 126x70 bis 337x198 mm
Material
Aluminium, verzinktes Stahlband, Edelstahl, andere
Verpackungseinheit
1 Stück
Produkthilfe
Herr Wellner
Downloads
datenblatt
