Compact MS

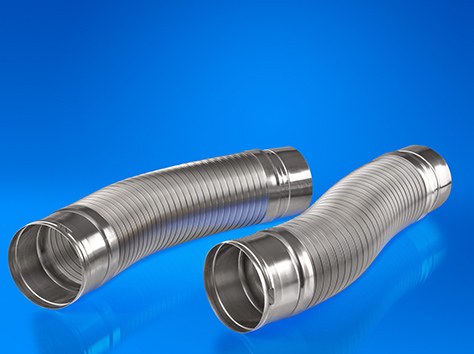

Ein metallisches Rohrsystem aus dem umfangreichen Westaflex-Programm für die Industrie-Anwendungen bei zeitsparender Montage. Rohrelemente aus Edelstahl 1.4539. Druckdicht ohne einzulegende, elastomere Dichtungen.
Zum Anschluß an die Absaug- und Führungsleitungen stehen systemspezifische Formteile mit metallischer Dichtung zur Verfügung.
Bedingt durch die Flexibilität ergeben sich Zeit- und Kostenvorteile gegenüber starren Produkten. Die Leitung kann auch durch Versatz eingezogen werden. Längenausdehnungen durch Temperaturveränderungen werden mit dem flexiblen Rohr ausgeglichen.
Detailbeschreibung
Im Schiffs- und Maschinenbau bietet das MS-Compact System für den Nennweitenbereich von DN 80 bis 130 die optimale Problemlösung – starr, hochflexibel und druckdicht.
Das MS-Compact ist ein universell einsetzbares, flexibles, einwandiges Edelstahl-Rohrsystem für die Querschnittsreduzierung bestehender Anlagenkomponenten. Das System überzeugt durch seine Montagevorteile.
Das MS-System wurde so konstruiert, dass die Edelstahlsäule inkl. der Formteile komplett installiert werden kann. Sonst notwendige Vorbereitungs- und Demontagearbeiten werden hierdurch deutlich reduziert!
Die Westaflex-Sicherungsbandtechnologie sorgt für die werkzeuglose und feste Verbindung der einzelnen Formteile und Längenelemente bei bleibender axialer Ausrichtungsmöglichkeit. Sämtliche Abgänge an Formteilen werden ausgehalst und haben somit eine optimale Korrosionsbeständigkeit.
Westaflex bietet dem industriellen Anwender komplette Pakete, mit sorgfältig abgestimmten Komponenten und gewährt eine Funktionssicherheit bei Verwendung der Grundpakete unter Berücksichtigung unserer Montageanleitung und einer fachgerechten Planung und Ausführung.
Erhebliche Kosteneinsparung durch Montage-Vereinfachung
und die patentierte Edelstahl-Dichttechnik (ohne zusätzliche Dichtung) sind die herausragenden Eigenschaften der MS-Compact Luftleitung.

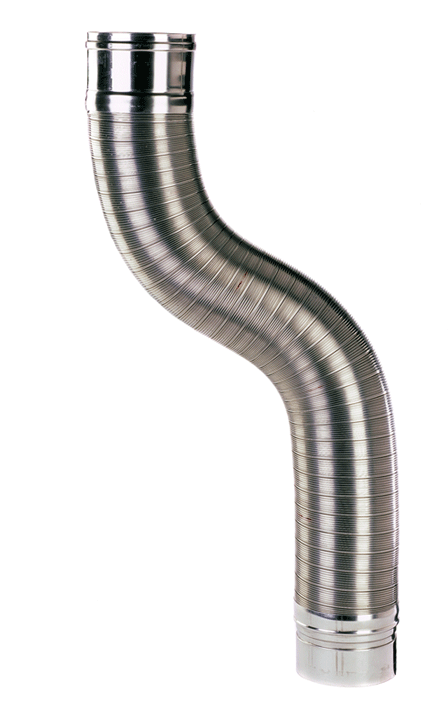

Die flexiblen Rohrelemente sind zum Anschluss an das Westaflex Formteil-Programm mit beidseitig verpressten Adaptern ausgerüstet. Bei der Montage wird das MS-COMPACT auf die passende Länge gezogen, mit den erforderlichen Formteilen aufgesteckt und von oben abgelassen (Streckverhältnis 1:3). Damit ist das Rohrsystem ohne Zuschnittarbeiten an jede Einbau-Situation anpassbar.
Für die einfache Nennlängen-Streckung gibt es spezielle Streck-Adapter.
Die neue metallische Dichtung und das Sicherungsbandn gewährleisten eine dichte und feste Verbindung.
Der flexible Teil des Rohelementes besteht aus hochlegiertem Edelstahl (1.4539). Diese Material-Auswahl erlaubt eine gewichtssparende Ausführung für das Rohrelement, wobei die Profil-Ausbildung dem MS-COMPACT dennoch eine hohe Stabilität verleiht. Das garantiert einen langlebigen Einsatz.
Dehn- und stauchbare Rohrelemente bis zu 5 m ohne Ablängen
Lagervorteil: komprimiert 60 % weniger Lagerraum notwendig
